Si alguna vez un cliente le ha pedido una pantalla LED de 7,2 m × 3,1 m para una conferencia de tres días, solo para descubrir que el lugar cuenta con un ascensor de servicio de 1,2 m, ya comprenderá por qué existen las pantallas LED modulares. No son una solución de compromiso, sino la respuesta técnica a un problema operativo real.
En resumen: una pantalla LED autoensamblable es un sistema de visualización construido con gabinetes estandarizados de aluminio fundido a presión, que se ensamblan mediante mecanismos de bloqueo rápido sin herramientas. Una pared de 24 m² que a un equipo de instalación fija le tomaría dos días, puede ser montada por dos técnicos en menos de cuatro horas. Esto no es una afirmación publicitaria; se debe al peso de los gabinetes (5-8 kg por unidad) y a la precisión mecánica de los modernos sistemas de bloqueo.
Para los compradores B2B (integradores de sistemas, empresas de producción de eventos y operadores de redes DOOH), la decisión de invertir en tecnología LED ensamblable es fundamentalmente una decisión de estructura de costos. El hardware de la pantalla es solo una parte de la ecuación. La mano de obra, la logística, el almacenamiento y los ciclos de mantenimiento determinan si un activo de pantalla genera margen de beneficio o lo destruye.
¿Qué es una pantalla LED ensamblable? (Y por qué está reemplazando a las instalaciones fijas)
El término abarca cualquier arquitectura de pantalla LED en la que la pantalla final se construye a partir de módulos de gabinete discretos y autónomos en el lugar de instalación. Cada gabinete contiene sus propios módulos LED, fuente de alimentación y tarjeta receptora: una unidad totalmente independiente que se conecta eléctrica y mecánicamente con los gabinetes vecinos.
Tres formatos estructurales dominan el mercado:
| Formato | Peso del gabinete | Método de ensamblaje | Caso de uso principal |
|---|---|---|---|
| Alquiler de módulos/piezas ensamblables | 5–9 kg | Cierre rápido sin herramientas (magnético o de bayoneta) | Eventos, giras, instalaciones temporales |
| Instalación fija | 12–25 kg | Atornillado a una estructura de acero permanente. | Vallas publicitarias, fachadas de edificios, salas de control |
| Todo en uno (integrado) | 30–80 kg | Colocación en una sola unidad | Salas de juntas, puntos de venta minoristas |
La diferencia que importa desde el punto de vista comercial: las instalaciones fijas concentran el costo inicial en la estructura y la mano de obra. Los sistemas ensamblables trasladan ese costo a la precisión del hardware, y ese hardware se traslada con usted.
Según nuestra experiencia en el despliegue de pantallas LED modulares en más de 200 eventos, el punto de equilibrio frente al alquiler de pantallas de formato fijo se alcanza normalmente entre la quinta y la séptima instalación del mismo hardware. A partir de entonces, el activo genera un margen de beneficio neto.
Tres escenarios en los que los LED ensamblables superan sistemáticamente a las alternativas fijas:
- Giras por múltiples recintos : el mismo inventario de gabinetes de 60 m² se configura como un amplio telón de fondo de escenario en el recinto A y un túnel inmersivo de gran altura en el recinto B. No se requiere fabricación adicional.
- Restricciones de espacio irregulares : los gabinetes con capacidad de ajuste de arco de ±10° permiten configuraciones curvas cóncavas o convexas que las pantallas fijas fabricadas a medida no pueden igualar económicamente en superficies inferiores a 100 m².
- Ampliación de la red DOOH : los operadores pueden comenzar con una instalación piloto de 10 m², adquirir gabinetes adicionales para ampliarla a 40 m² y mantener un único inventario de repuestos en todas las ubicaciones.
Cómo se construyen las pantallas LED ensamblables: La ingeniería de gabinetes que reduce el tiempo de configuración en un 60 %.
Comprender el hardware es fundamental para tomar decisiones de compra. Lo que sigue no es un resumen de folleto, sino la realidad mecánica que diferencia una pantalla LED de 25 000 € de una de 60 000 € con la misma distancia entre píxeles.
Gabinetes de aluminio fundido a presión: La base estructural
La carcasa es el componente fundamental del sistema LED ensamblable . Su calidad determina todo lo demás: su planitud, su rendimiento térmico y la cantidad de ciclos de ensamblaje que soporta antes de que se degrade su tolerancia mecánica.
Los gabinetes de aluminio fundido a presión se fabrican inyectando aleación de aluminio fundido a alta presión en moldes de precisión. El resultado es una estructura con una tolerancia dimensional de ±0,1 mm , lo suficientemente precisa como para que 50 gabinetes colocados uno junto al otro mantengan una superficie visualmente uniforme sin necesidad de ajustes manuales.
| Material del gabinete | Peso (por m²) | Tolerancia de planitud | Ciclo de vida típico | Implicaciones comerciales |
|---|---|---|---|---|
| Aluminio fundido a presión | 22–30 kg | ±0,1 mm | Más de 5000 ciclos de ensamblaje | Ideal para operaciones de alquiler de alta frecuencia. |
| Aleación de magnesio | 18–22 kg | ±0,15 mm | Más de 3000 ciclos | Preferible para giras (el peso es un factor crítico). |
| Aluminio extruido | 28–38 kg | ±0,3 mm | Instalación corregida únicamente | No apto para aplicaciones que requieran ensamblaje. |
| Estructura de acero | 40–60 kg | ±0,5 mm | Instalación corregida únicamente | Vallas publicitarias, estructuras exteriores permanentes |
Para las empresas de alquiler y organización de eventos que utilizan equipos entre 80 y 120 días al año, el aluminio fundido a presión es la opción por defecto. La aleación de magnesio cuesta entre un 15 % y un 20 % más por gabinete y solo justifica el precio adicional cuando el transporte aéreo forma parte de la cadena logística.
Mecanismos de bloqueo rápido: donde los minutos se convierten en dinero.
El sistema de bloqueo es el componente más importante —y a la vez el menos especificado— de una pantalla LED ensamblable . Los compradores suelen comparar el tamaño de píxel y el brillo, ignorando el mecanismo que determina si dos técnicos pueden instalar una pantalla de 30 m² en 45 minutos o en 3 horas.
Cierre de bayoneta
Un sujetador mecánico de un cuarto de vuelta integrado en los rieles laterales del gabinete. Se conecta en un solo movimiento; tolera una ligera desalineación durante la inserción. Velocidad de montaje: aproximadamente 90 segundos por unión entre gabinetes en condiciones de campo.
Cierre magnético a presión
Los imanes de tierras raras integrados en los bordes del gabinete proporcionan la alineación inicial y la fuerza de sujeción, complementadas por un pasador mecánico para mayor rigidez estructural. Rápido para paredes de pequeño formato; menos fiable a alturas superiores a 6 m debido a la carga del viento.
Cierre rápido asistido por tornillo
Sistema híbrido donde un único elemento de fijación central prealinea la junta antes de que los cierres secundarios se activen automáticamente. Su instalación es ligeramente más lenta, pero ofrece la tolerancia de planitud más precisa. Se recomienda para pantallas ensamblables de paso fino (P2.5 e inferiores) donde la visibilidad del espacio entre los gabinetes es fundamental.
La implicación comercial de la elección de la cerradura es directa: un telón de fondo de escenario de 60 m² tiene aproximadamente 240 uniones entre gabinetes. La diferencia entre una cerradura de 90 segundos y una de 180 segundos añade una hora de mano de obra por montaje. Con las tarifas de los técnicos audiovisuales profesionales, esto supone entre 200 y 400 dólares por evento, lo que representa entre 20 000 y 40 000 dólares durante la vida útil del activo, que es de cinco años.

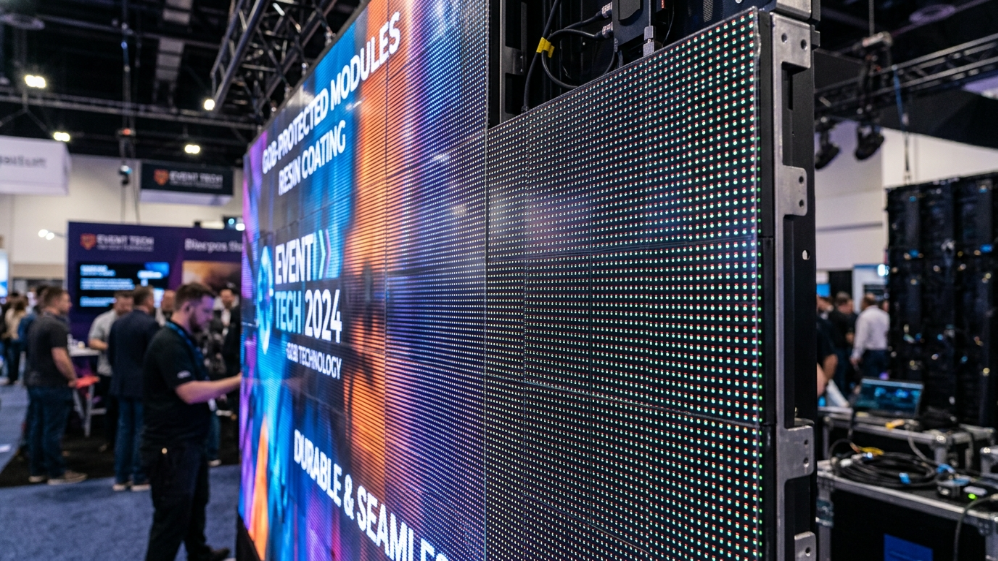

Encapsulado GOB: Protección para pantallas que viajan
Las pantallas LED ensamblables se enfrentan a un estrés que las instalaciones fijas nunca experimentan: vibraciones repetidas, impactos y cambios bruscos de temperatura durante el transporte.
Los encapsulados estándar de LED SMD (diodos individuales montados en la superficie de una placa de circuito impreso) son vulnerables al desprendimiento de la lámpara y a la entrada de humedad después de 500 a 800 ciclos de manipulación.
La tecnología GOB (Glue on Board) rellena los espacios de aire entre los chips LED y la superficie de la PCB con una resina transparente de grado óptico. El compuesto curado:
- Protege contra la infiltración de agua.
- Mejora la clasificación IP efectiva de IP40 a IP54.
- Absorbe los golpes mecánicos
- Reduce la adherencia del polvo en la superficie de la pantalla.
Para las empresas de alquiler, los módulos GOB suelen reducir los costes de mantenimiento por fallos de las lámparas entre un 60 % y un 70 % en comparación con los SMD convencionales durante un período de tres años.
Según datos de campo de flotas de alquiler europeas de tamaño medio (con un inventario de entre 50 y 200 m²), los armarios GOB requieren una media de un reemplazo de módulo cada 180 horas de funcionamiento, frente a uno cada 60 horas para los SMD convencionales en condiciones equivalentes.
La contrapartida es una ligera reducción en la relación de contraste y un sobrecoste del 12 al 18 % con respecto a los módulos SMD estándar con un paso de píxel equivalente.
Cómo elegir el paso de píxel adecuado para su proyecto de pantalla LED ensamblable
El tamaño del píxel es la especificación en la que los compradores se fijan primero, y en la que suelen aplicar incorrectamente con mayor frecuencia.
El número (P2.9, P3.9, P4.81) representa la distancia de centro a centro en milímetros entre píxeles LED adyacentes.
La regla general que se cumple en la práctica:
Distancia mínima de visualización (metros) ≈ paso de píxel (mm) × 1,5
Una pantalla P3.9 se vuelve totalmente legible a aproximadamente 5,8 metros.
Guía de selección de paso de píxeles
| Paso de píxel | Distancia mínima de visualización | Tamaño típico del gabinete | Despliegue óptimo | Índice de Costo Relativo |
|---|---|---|---|---|
| P1.9 / P2.5 | 3–4 metros | 480×480 mm | Escenarios corporativos, activaciones de marca, stands para ferias comerciales | ●●●●● |
| P2.9 | 4,5–5 metros | 500×500 mm | Eventos en interiores, conferencias, inventario de alquiler (muy versátil) | ●●●● |
| P3.9 | 6–7 metros | 500×500 mm / 500×1000 mm | Conciertos, festivales, grandes recintos cerrados | ●●● |
| P4.81 | 7–8 metros | 500×500 mm | Eventos al aire libre, proyectos piloto de publicidad digital exterior (DOOH), perímetro del estadio. | ●● |
| P6.25 / P8 | Más de 10 metros | 960×960 mm | Estructuras DOOH permanentes de gran formato para exteriores | ● |
Para la toma de decisiones sobre el inventario de alquiler, las versiones P2.9 y P3.9 cubren aproximadamente el 80 % de las configuraciones de eventos sin necesidad de utilizar SKU separados para diferentes tamaños de recintos.
Consideraciones sobre la frecuencia de actualización
Una especificación que suele pasarse por alto durante la selección del tono es la frecuencia de actualización.
Para los operadores de publicidad digital exterior (DOOH) que utilizan la captura de contenido mediante cámaras, o para las empresas de producción que trabajan en entornos de producción XR/virtuales, una frecuencia de actualización inferior a 3840 Hz produce líneas de escaneo visibles en las grabaciones de la cámara.
Especifique ≥3840 Hz siempre que la compatibilidad con la cámara sea un requisito del proyecto.

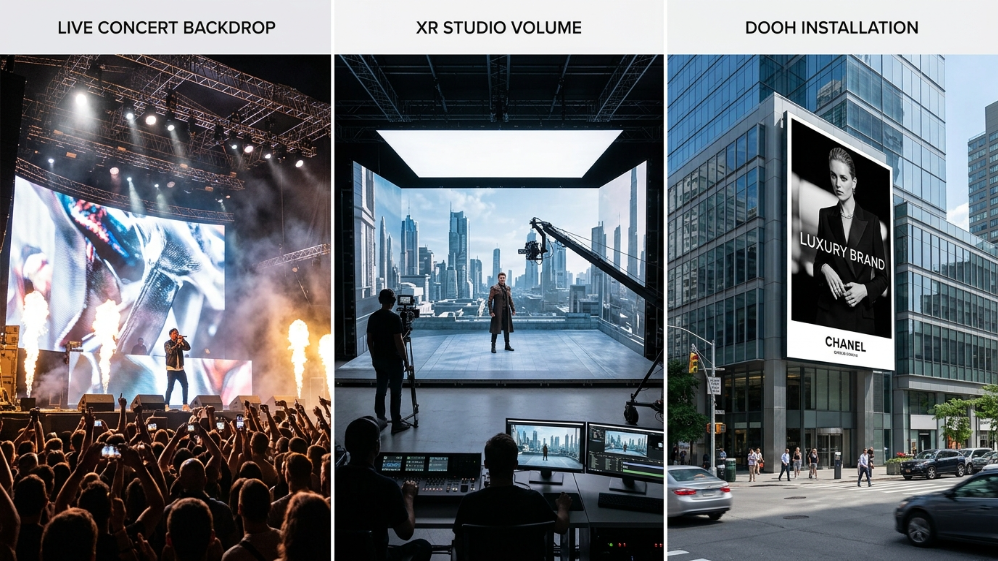

5 casos de uso con alto retorno de la inversión que justifican la inversión.
Eventos en vivo y giras
Los eventos en vivo y las giras siguen siendo el modelo de despliegue más utilizado.
Un inventario de gabinetes P3.9 de 60 m², con un precio mayorista aproximado de entre 45.000 y 65.000 dólares, genera entre 8.000 y 15.000 dólares por alquiler de evento a precios de mercado profesionales.
Con 20 despliegues al año, la inversión se recupera en un plazo de 8 a 12 meses.
Ferias y exposiciones comerciales
Las ferias comerciales y las exposiciones requieren configuraciones curvas e irregulares que las pantallas fijas no pueden ofrecer sin una fabricación a medida.
Los gabinetes ensamblables con capacidad de ajuste de arco de ±10° permiten:
- Fondos de escenario cóncavos
- Arcos convexos para exhibidores comerciales
- Configuraciones de esquina en forma de L
Según nuestra experiencia con clientes del sector de las exposiciones, la posibilidad de ofrecer configuraciones curvas supone una prima de alquiler del 20-35% frente a la competencia que utiliza pantallas planas con la misma distancia entre píxeles.
Redes de publicidad digital exterior (DOOH)
Las redes de publicidad digital exterior (DOOH) presentan una propuesta de valor diferente: la escalabilidad incremental.
Un operador que ponga en marcha un programa piloto de 3 pantallas en centros de transporte puede adquirir 30 m² de inventario ensamblable, validar los ingresos por CPM (coste por mil impresiones) comparándolos con las proyecciones y ampliar la superficie a 120 m² mediante la compra de gabinetes adicionales a juego.
Estudios de producción virtual y XR
Los estudios de XR y de producción virtual requieren:
- Módulos GOB
- Frecuencia de actualización ≥3840 Hz
- Profundidad de escala de grises de 16 bits
El formato modular permite a los estudios reconfigurar las dimensiones del escenario entre producciones.
Instalaciones corporativas permanentes
Las instalaciones corporativas permanentes especifican cada vez más paneles ensamblables con acceso frontal debido a que el mantenimiento no requiere tiempo de inactividad.
Un armario con acceso frontal permite que un solo técnico reemplace un módulo LED defectuoso en menos de tres minutos.
Lista de verificación para la adquisición de pantallas LED ensamblables: 7 especificaciones que los compradores B2B deben verificar
1. Tolerancia de planitud del gabinete
Solicite el certificado de tolerancia de fabricación, no la especificación nominal.
Cualquier valor superior a ±0,2 mm produce una línea de unión visible en pasos de píxel inferiores a P3,9.
2. Clasificación IP frente al método de sellado real
Solicite certificados de prueba (IEC 60529), no descripciones de marketing.
3. Certificaciones: CE, FCC, RoHS
Verifique los certificados originales, no la apariencia del logotipo en las páginas de productos.
4. Arquitectura de redundancia de energía
Las pantallas profesionales de fácil montaje incorporan fuentes de alimentación duales por gabinete con conmutación automática en caso de fallo.
5. Copia de seguridad de la tarjeta receptora
Especifique la redundancia de doble tarjeta para cualquier implementación en la que el tiempo de inactividad tenga consecuencias contractuales.
6. Ciclo de reemplazo del módulo y vida útil del conector
- Servicio frontal con intercambio en caliente
- Conectores con ≥10.000 ciclos de inserción
7. Documentación OEM/ODM y términos de marca blanca
Verificar:
- Documentación técnica
- Opciones de empaquetado de marca
- Condiciones de transferencia de garantía
antes de comprometerse con un proveedor.
Preguntas frecuentes: ¿Qué preguntan los compradores B2B antes de comprometerse?
¿Cuánto tiempo se tarda realmente en ensamblar una pantalla de vídeo LED modular in situ?
Una pared estándar de 24 m² con gabinetes de fundición a presión de 500 × 500 mm con cierre rápido de bayoneta requiere de dos técnicos capacitados aproximadamente entre 90 y 120 minutos, incluyendo el tendido de cables y la configuración del controlador.
El montaje por primera vez con piezas desconocidas añade entre 30 y 45 minutos.
¿Las pantallas LED ensamblables pueden adaptarse a configuraciones curvas o irregulares sin necesidad de pedidos personalizados?
Sí, siempre y cuando el gabinete incluya un mecanismo de ajuste de arco.
La mayoría de los gabinetes de alquiler profesionales permiten un desplazamiento angular de ±5° a ±10° por junta, lo que posibilita curvas tanto cóncavas como convexas.
¿Cuál es la cantidad mínima de pedido (MOQ) realista para paneles LED ensamblables al por mayor?
Los pedidos directos de fábrica suelen comenzar en 10–20 m² (aproximadamente 40–80 armarios de 500×500 mm).
Para los programas OEM/de marca blanca, las cantidades mínimas de pedido suelen ser más elevadas; lo habitual es un mínimo de 50 m².
¿Cómo se compara la tecnología LED ensamblable con la tecnología LED de paso fino para instalaciones en salas de conferencias?
La iluminación LED de paso fino (P1.2–P1.9) instalada como panel fijo de pared optimiza la calidad de visualización a corta distancia.
Los formatos modulares ensamblables optimizan la flexibilidad y la facilidad de mantenimiento.
¿Qué ocurre si uno de los gabinetes falla en medio de un evento?
Gracias a la redundancia de doble fuente de alimentación y doble tarjeta receptora , un único fallo en el gabinete reduce el área de visualización en el equivalente al tamaño de un gabinete, pero no daña la pared.
El armario averiado se puede desactivar mediante el software del controlador en menos de dos minutos y sustituir físicamente durante un descanso.
Veredicto de los expertos
El mercado de pantallas LED ensamblables ha alcanzado un nivel de madurez que ya no permite diferenciar el carácter "modular".
Ahora todos los fabricantes utilizan esa palabra.
Lo que realmente diferencia una inversión sólida de un pasivo que se deprecia es:
- La tolerancia mecánica del gabinete
- La ingeniería del sistema de cierre
- La capacidad del proveedor para mantener la disponibilidad del módulo cinco años después de la compra.
Para los integradores de sistemas y operadores de alquiler que ingresen al mercado en 2026–2026:
- Especifique P2.9 como su presentación de inventario principal.
- Se requiere la encapsulación de GOB si la utilización supera los 60 días de eventos por año.
- Considere la redundancia dual de alimentación y señal como algo no negociable .
- Ejecute el modelo de costo total a cinco años antes de la primera conversación con un vendedor.
Las cifras, no el folleto, deben ser el factor determinante en la decisión.
