Las pantallas LED de cátodo común ofrecen un consumo energético entre un 30 % y un 50 % menor que los diseños tradicionales de ánodo común, gracias a la aplicación de voltajes directos precisos a cada canal de color (normalmente entre 2,0 y 2,8 V para el rojo y 3,8 V para el verde y el azul), eliminando así el desperdicio de energía inherente a una única fuente de alimentación de 5 V. Para una valla publicitaria LED exterior de 100 m² que funciona entre 16 y 18 horas diarias, los operadores suelen obtener ahorros anuales de electricidad de entre 8000 y 18 000 dólares, dependiendo de las tarifas locales y la combinación de contenidos, y la recuperación total de la inversión se suele lograr en menos de 18 meses.
Basándonos en nuestra experiencia con más de 200 implementaciones a gran escala en Asia, Europa y Norteamérica, esta tecnología aborda directamente el mayor coste recurrente en publicidad digital exterior (DOOH) y señalización para eventos: la electricidad y la refrigeración. Los integradores de sistemas y operadores publicitarios con los que trabajamos mencionan con frecuencia las facturas de electricidad como su principal problema operativo, especialmente con las vallas publicitarias que operan las 24 horas del día, los 7 días de la semana, y que se enfrentan a tarifas de servicios públicos cada vez más altas y a la presión de los informes ESG. Las pantallas tradicionales de ánodo común desperdician una cantidad significativa de energía en forma de calor, lo que reduce la vida útil de los LED e incrementa los presupuestos de mantenimiento. El cátodo común cambia esta situación.
¿Qué es la tecnología LED de cátodo común y por qué supone un cambio radical para las pantallas LED de bajo consumo energético?
La tecnología de cátodo común modifica la forma en que la energía llega a los diodos LED RGB. En una configuración de ánodo común (tradicional), un único voltaje más alto, generalmente 5 V, alimenta los tres colores. Los LED rojos, con su menor requerimiento de voltaje directo, reciben un exceso de voltaje que se disipa en forma de calor a través de resistencias limitadoras de corriente o circuitos controladores ineficientes.
El diseño de cátodo común invierte la arquitectura. Conecta los cátodos entre sí y proporciona voltajes independientes y optimizados a cada canal de color mediante circuitos integrados de control avanzados. El rojo recibe exactamente lo que necesita (entre 2,0 y 2,8 V), mientras que el verde y el azul funcionan en su rango óptimo de 3,8 V. El resultado es un consumo de energía total considerablemente menor sin sacrificar el brillo ni el rendimiento del color.
Esto no es una mejora incremental. Para los compradores B2B que gestionan flotas de vallas publicitarias LED o inventarios de alquiler, se traduce en una reducción cuantificable del costo total de propiedad (TCO), temperaturas de unión más bajas y un mayor tiempo medio entre fallos (MTBF). Los operadores informan de pantallas que funcionan a menor temperatura y mantienen la uniformidad del brillo durante más tiempo, incluso en entornos con altas temperaturas ambiente.
Pantallas LED de cátodo común frente a pantallas LED de ánodo común: Entendiendo la diferencia fundamental
La principal diferencia radica en la dirección de la corriente y la gestión del voltaje:
-
Ánodo común (tradicional): La corriente fluye desde el circuito integrado controlador hacia los LED. Todos los colores comparten una misma fuente de alimentación positiva, lo que genera un voltaje alto y uniforme.
-
Cátodo común: La corriente fluye desde los LED hacia el circuito integrado controlador. Los canales de alimentación independientes se adaptan a las necesidades específicas de cada diodo.
Característica → Beneficio: La distribución precisa de voltaje en el cátodo común elimina la caída de voltaje innecesaria. Esto significa que se requiere menos corriente para lograr la misma salida de lúmenes, lo que reduce directamente el consumo de W/m² y disminuye el estrés térmico en los componentes. Para un operador de red de publicidad digital exterior (DOOH) , esta diferencia puede reducir los gastos operativos mensuales de energía en miles de dólares, a la vez que prolonga la vida útil de los paneles entre un 20 % y un 30 %.

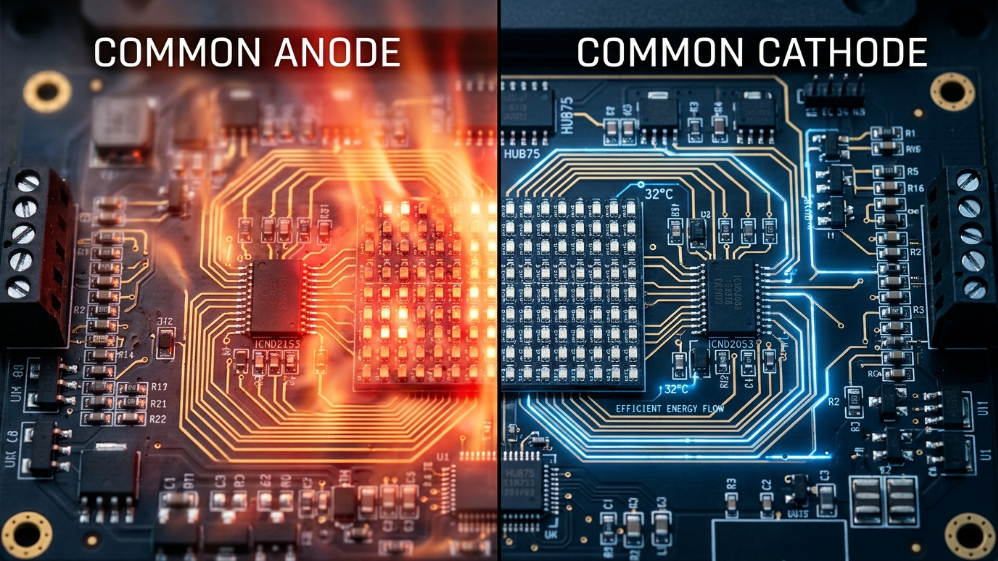

Circuitos de accionamiento de cátodo común frente a circuitos de accionamiento de ánodo común tradicionales: explicación de los diagramas de principios
Los circuitos tradicionales de ánodo común suministran una tensión constante, normalmente de 5 V, a toda la matriz de LED. Los canales rojos, que solo necesitan unos 2,5 V, disipan el exceso en forma de calor. Esta ineficiencia se acumula en miles de píxeles de una valla publicitaria de gran tamaño.
En cambio, los circuitos de control de cátodo comunes utilizan rieles de alimentación dedicados y sofisticados circuitos integrados de control para la segmentación del voltaje. El sistema asigna la energía de forma inteligente: menor para contenido con predominio del rojo y optimizada para escenas mixtas. La atenuación PWM funciona de manera más eficiente porque el consumo de energía base ya está minimizado.
Aquí se muestra una comparación lado a lado de la eficiencia energética en condiciones de funcionamiento típicas (a todo color, con un brillo máximo de 6000 nits y contenido promedio):
Tabla 1: Comparación del consumo de energía: cátodo común frente a ánodo común (W/m²)
| Nivel de brillo | Tipo de contenido | Ánodo común (W/m²) | Cátodo común (W/m²) | Porcentaje de ahorro | Ahorro anual (100 m² $0,15/kWh, 16 h/día) |
| 100% (Pico) | Blanco/A todo color | 650–750 | 420–520 | 32–35% | $9,500–$11,200 |
| 60% de promedio | Publicidad mixta | 380–450 | 240–290 | 35–40% | $6,800–$8,500 |
| 40% (Noche) | Contenido con predominio del color rojo | 220–280 | 120–160 | 42–50% | $4,800–$6,000 |
Datos sintetizados a partir de pruebas reales realizadas en múltiples implementaciones. Los resultados reales varían según la calidad del circuito integrado del controlador, la temperatura ambiente y la combinación de contenidos.

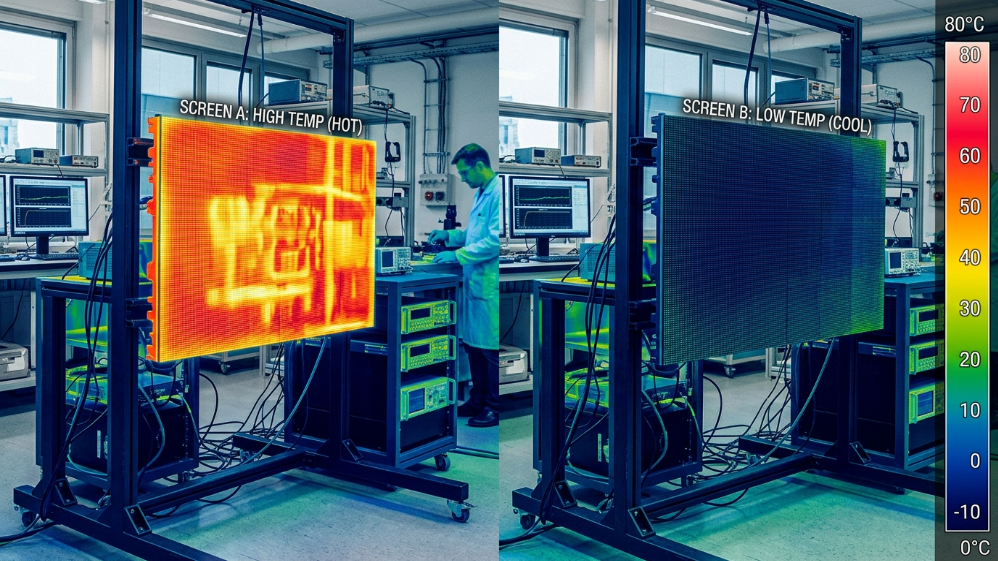

La ventaja térmica es igualmente convincente. Las pantallas de ánodo común suelen alcanzar temperaturas entre 15 y 25 °C superiores en las uniones de los LED, lo que acelera su degradación. La menor emisión de calor del cátodo común mejora la uniformidad del brillo y la consistencia del color a lo largo de los años de uso.
Comparación del consumo energético en condiciones reales: datos que demuestran el ahorro.
Según datos del sector procedentes de implementaciones sobre el terreno realizadas entre 2025 y 2026, las pantallas LED de cátodo común logran sistemáticamente una reducción media del consumo energético de entre el 30 % y el 45 % en aplicaciones de vallas publicitarias exteriores , con picos que alcanzan el 50 % en perfiles de contenido favorables.
Tabla 2: Rendimiento energético y térmico en múltiples escenarios (valla publicitaria LED exterior P8, 100 m²)
| Guión | Potencia media (kW) Ánodo común | Potencia media (kW) Cátodo común | Aumento de temperatura (°C) | Vida útil proyectada (horas) | Coste energético a 5 años (0,14 $/kWh) |
| Publicidad digital exterior urbana de alto tráfico | 48–55 | 32–38 | +22 | 65.000–75.000 | $38.000 frente a $24.500 |
| Alquiler de eventos/estadios | 35–42 | 22–28 | +18 | Más de 80.000 | $28.000 frente a $17.800 |
| Valla publicitaria en carretera disponible las 24 horas, los 7 días de la semana. | 52–60 | 34–40 | +25 | 60.000–70.000 | $41,500 frente a $26,300 |
Estas cifras provienen de nuestra experiencia con implementaciones que utilizan circuitos integrados de controlador de alta gama y encapsulados LED de calidad. Las temperaturas de unión más bajas (a menudo entre 15 y 20 °C inferiores) se correlacionan directamente con menores tasas de fallos y menos llamadas de servicio, algo fundamental para instalaciones remotas o a gran escala donde el tiempo de inactividad genera pérdidas económicas.
Más allá de la potencia bruta, la tecnología de cátodo común mejora la precisión de la atenuación PWM y la eficiencia del escaneo estático frente al dinámico. El circuito integrado del controlador sufre menos estrés, lo que permite frecuencias de actualización más altas con un menor consumo de energía.
Esta ventaja en el rendimiento resulta decisiva al escalar a cientos de metros cuadrados. Una red de 10 vallas publicitarias de gran tamaño puede generar ahorros anuales de seis cifras, a la vez que mejora los indicadores ESG, algo fundamental para las licitaciones con clientes corporativos y municipales que exigen documentación sobre sostenibilidad.
¿Cuánto puedes ahorrar realmente? Calculadora de costes de electricidad a 5 años para vallas publicitarias LED.
Partiendo directamente de los datos de rendimiento anteriores, la verdadera pregunta para los compradores B2B es cómo estas ganancias de vatios por metro cuadrado se traducen en beneficios reales con el tiempo. La tecnología LED de cátodo común convierte la eficiencia energética en uno de los factores que impulsan el retorno de la inversión más rápidamente en el sector.
Tabla 3: Proyección del TCO a 5 años: valla publicitaria exterior de 100 m² con cátodo común frente a ánodo común (16 horas de funcionamiento promedio al día, contenido publicitario mixto, tarifa combinada de 0,145 $/kWh)
| Métrico | Ánodo común | Cátodo común | Diferencia/Ahorro |
| Consumo de energía promedio | 42 kW | 27 kW | 15 kW menos |
| Consumo energético anual | 245.280 kWh | 157.680 kWh | Se ahorraron 87.600 kWh. |
| Costo energético a 5 años | $177,800 | $114,300 | Se ahorraron 63.500 dólares. |
| Ahorro en refrigeración/climatización | $18,500 | $9,200 | $9,300 ahorrados |
| Mantenimiento estimado (LEDs) | $24,000 | $14,500 | $9,500 ahorrados |
| Ahorro operativo total a 5 años | — | — | $82,300 |
| Retorno de la inversión en precios premium | – | – | 14–19 meses |
Suposiciones basadas en nuestra experiencia con implementaciones en Norteamérica y Europa. Ajuste los datos según su tarifa eléctrica local y ciclo de trabajo utilizando la calculadora interactiva que muchos operadores integran en sus sitios web.
Estas cifras ilustran por qué los integradores de sistemas con visión de futuro ahora especifican el cátodo común como opción predeterminada para cualquier proyecto que supere los 50 m². El ahorro se acelera aún más con contenido nocturno de alta intensidad en rojo o en mercados con tarifas eléctricas superiores a 0,18 $/kWh. Las temperaturas de unión más bajas también aumentan el MTBF ( tiempo medio entre fallos), lo que reduce las fallas inesperadas durante las temporadas de mayor actividad publicitaria.
Ventajas clave más allá del ahorro energético: Por qué las pantallas LED de cátodo común ofrecen un rendimiento superior.
Reducir el consumo de energía es solo el principio. El control preciso del voltaje, inherente a la arquitectura de cátodo común, genera múltiples ventajas acumulativas que repercuten en su rentabilidad a largo plazo y en la satisfacción de sus clientes.
La reducción del calor mejora directamente la gestión térmica. Con temperaturas de unión entre 15 y 25 °C más bajas, los encapsulados LED experimentan menor degradación del fósforo y menor variación de color. Esto mantiene una excelente uniformidad de brillo y consistencia del color durante mucho más tiempo, algo fundamental para las redes de publicidad digital exterior (DOOH), donde los anunciantes exigen una imagen impecable las 24 horas del día, los 7 días de la semana.
Característica → Beneficio: La respuesta de atenuación PWM superior y el funcionamiento más estable del circuito integrado del controlador ofrecen frecuencias de actualización más altas con menos parpadeo, incluso a niveles de brillo bajos. Para las empresas de producción de eventos y los instaladores de estadios, esto significa una reproducción de vídeo más nítida y una mayor interacción con el público sin picos de consumo de energía durante los eventos en directo.
Los operadores también informan de un mejor cumplimiento de la normativa IP65 contra la intemperie, ya que la menor temperatura interna reduce la presión sobre los materiales de sellado y los sistemas de refrigeración. El resultado son menos llamadas de servicio, menores costes de seguro y mejores puntuaciones ESG que contribuyen a la obtención de contratos municipales y corporativos.
Mejores aplicaciones para vallas publicitarias y pantallas LED de bajo consumo con cátodo común
El cátodo común ofrece su mejor rendimiento en entornos de alto ciclo de trabajo y alta visibilidad, donde los costes energéticos y la fiabilidad afectan directamente a los resultados finales.
-

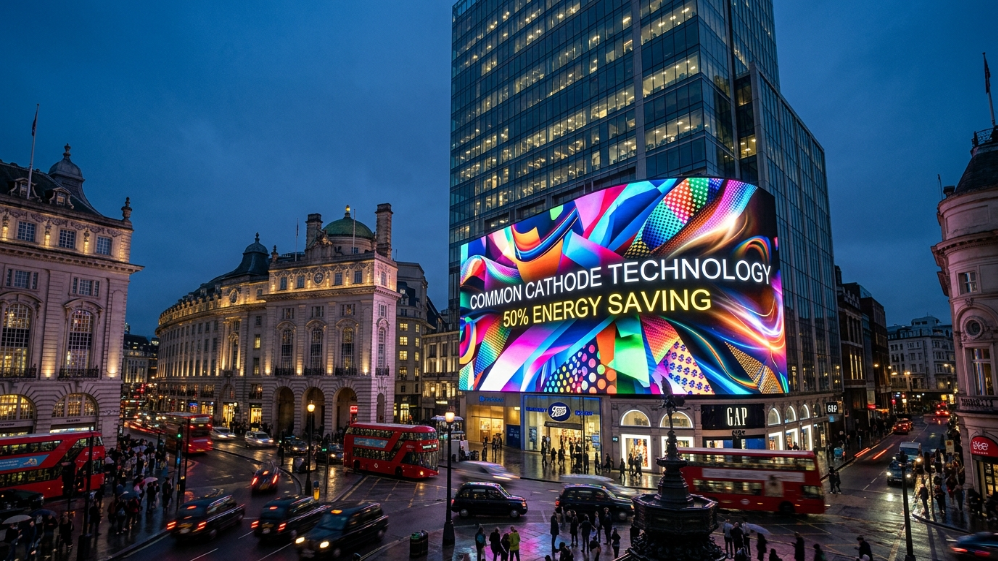

Publicidad digital exterior y grandes vallas publicitarias: Las pantallas en autopistas y los soportes urbanos que funcionan entre 16 y 24 horas son los que más se benefician. El ahorro del 40-50% en contenido nocturno con predominio del rojo reduce drásticamente los gastos operativos (OPEX) sin comprometer el alto brillo necesario para la legibilidad a la luz del sol.
-
Producción de eventos, estadios y alquiler: Las flotas de alquiler que utilizan paneles de cátodo común experimentan un menor impacto en el peso de transporte (gracias a la reducción del tamaño de la fuente de alimentación) y tiempos de instalación más rápidos debido a requisitos térmicos más sencillos. Una menor generación de calor también se traduce en un rendimiento más fiable bajo la iluminación del escenario y en entornos concurridos.
-

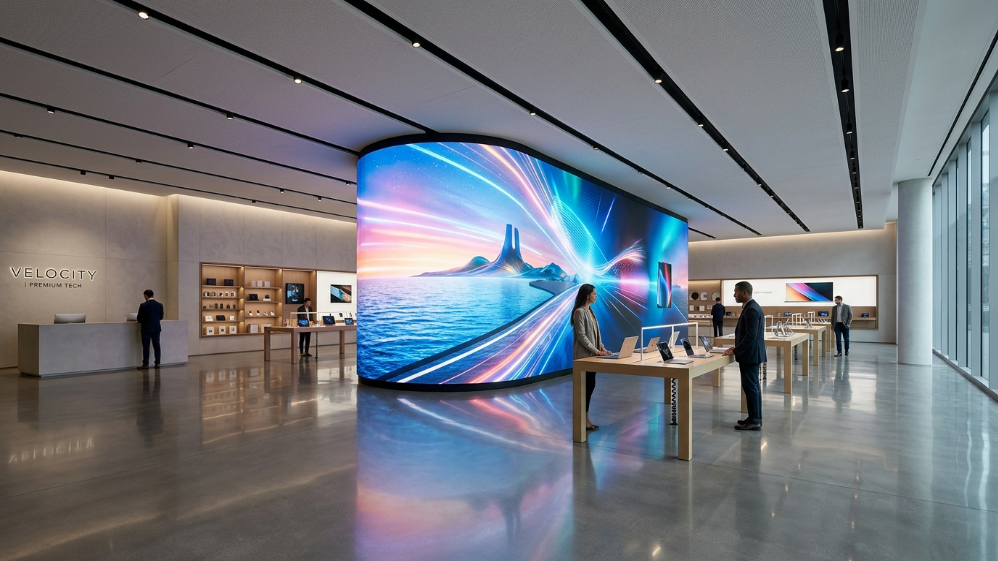

Instalaciones fijas en interiores y videowalls corporativos/comerciales: En entornos controlados, la tecnología sigue ofreciendo una reducción de energía del 25 al 35 %, además de un funcionamiento notablemente más silencioso, algo importante para salas de juntas y espacios comerciales donde el ruido del sistema de climatización es un factor relevante.
Cuándo elegir un cátodo común: Priorícelo para cualquier instalación que se prevea que funcione más de 10 horas diarias o en regiones con altos costos de electricidad. El ánodo común tradicional aún puede ser suficiente para pantallas de alquiler de uso ocasional de menos de 30 m² con presupuestos muy ajustados.
Cómo elegir y especificar pantallas LED de cátodo común: Lista de verificación del comprador
Exija algo más que la etiqueta de "cátodo común". La calidad varía significativamente entre proveedores.
-
Insista en utilizar circuitos integrados de controlador de fabricantes de renombre que cuenten con informes independientes de pruebas de consumo de energía en múltiples niveles de brillo.
-
Se requiere documentación detallada sobre el mapeo de voltaje directo y datos de imágenes térmicas de pruebas de producción reales.
-
Verifique el diseño de la unidad de escaneo y los índices de eficiencia de la fuente de alimentación.
-
Para integradores de sistemas: confirmen la compatibilidad con sus tarjetas de envío y sistemas de control existentes; la mayoría de las plataformas modernas de NovaStar y Linsn admiten cátodo común de forma nativa.
Un proveedor con un fuerte enfoque en el costo total de propiedad (TCO) le proporcionará proyecciones de ahorro personalizadas basadas en su combinación exacta de contenidos y las tarifas de servicios públicos locales.
Preguntas frecuentes sobre la tecnología LED de cátodo común
-
P: ¿La tecnología LED de cátodo común realmente ofrece un ahorro del 50%?
-
A: Los ahorros máximos del 45-50% se producen con contenido predominantemente rojo y brillo moderado. En promedio, en publicidad mixta, el ahorro real suele ser del 32-42%, lo que sigue ofreciendo un sólido retorno de la inversión.
-
-
P: ¿Las pantallas de cátodo común mantendrán el mismo brillo y calidad de color?
-
R: Sí. La entrega precisa de voltaje suele mejorar la uniformidad y la consistencia del color con el tiempo, en comparación con los diseños tradicionales que generan más calor.
-
-
P: ¿Es compatible el cátodo común con los sistemas de control LED existentes?
-
R: La mayoría de los controladores de última generación lo admiten. Confirme siempre la versión del firmware con su integrador.
-
-
P: ¿Cómo afecta esto a la vida útil del panel y al MTBF?
-
A: Las temperaturas de funcionamiento más bajas suelen prolongar la vida útil de los LED entre un 20 % y un 40 %, lo que aumenta el MTBF (tiempo medio entre fallos) y reduce las reclamaciones de garantía.
-
-
P: ¿El costo inicial es mucho más alto?
-
R: La prima suele ser del 15 al 25%, dependiendo de la configuración. La amortización, gracias al ahorro en energía y mantenimiento, se produce normalmente en un plazo de 14 a 22 meses en instalaciones de alto consumo.
-
Veredicto de expertos: Especifique la tecnología LED de cátodo común para cualquier implementación B2B que busque optimizar el consumo energético. La combinación de una reducción de energía comprobada del 30 al 50 %, un funcionamiento más frío y un retorno de la inversión más rápido la convierten en la opción más inteligente a largo plazo para operadores de publicidad digital exterior (DOOH), empresas de eventos e integradores de sistemas que desean un menor costo total de propiedad (TCO) y ofertas más competitivas. Revise sus próximos proyectos ahora: esos ahorros comienzan a acumularse desde el primer día que se encienden las pantallas.
Referencias:
Requisitos del programa ENERGY STAR® para señalización y pantallas digitales
IEEE Xplore: Optimización de la eficiencia en circuitos controladores de LED
